国产suv精品一区二区88l,少妇粉嫩小泬喷水视频www,国产乱码卡一卡2卡三卡四,无码人妻av一区二区三区蜜臀

硅磚的具體物理特性是什么？以便我們能有更清晰的認(rèn)識。

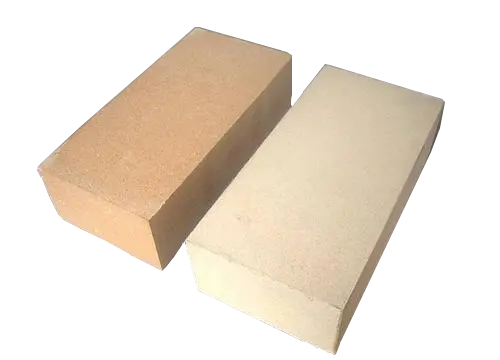

硅磚以石英巖為原料，加入少量礦化劑。在高溫下燒成的，其礦物組成組成為鱗石英、方石英和高溫形成的玻璃質(zhì)等復(fù)相組織，其AiO2含量在93%以上。燒成較好的硅磚中，鱗石英的含量較高，占50%~80%；方石英次之，只占10%~30%；而石英與玻璃相的含量波動在5%~15%。

硅磚物理特性：

1.化學(xué)侵蝕抗性：

硅磚屬于酸性耐火材料，對酸性爐渣侵蝕抵抗力較強，但受到堿性渣強烈侵蝕時，易被AI2O3等氧化物作用而破壞，對CaO、FeO、Fe2O3等氧化物有良好的抵抗性。

2.膨脹性：

硅磚的導(dǎo)熱性隨著工作溫度的升高而增大，沒有殘余收縮，在烘爐過程中，硅磚體積隨著溫度的升高而增大。在烘爐過程中，硅磚較大膨脹發(fā)生在100~300℃之間，300℃之前的膨脹量約為總膨脹量的70%~75%。其原因是SiO2在烘爐過程中出現(xiàn)117℃、163℃、180~270℃和573℃四個晶形轉(zhuǎn)化點，其中180~270℃之間，由方石英引起的體積膨脹較大。

3.荷軟溫度：

荷重變形溫度較高是硅磚的優(yōu)點，接近鱗石英、方石英的熔點，約在1640~1680℃之間。

4.硅磚同時還具有高純、高強度、耐磨、致密的特點，并且有很高的熱震穩(wěn)定性、體積穩(wěn)定性和低蠕變性能。

硅磚應(yīng)用領(lǐng)域：

廣泛用于玻璃熔窯、焦?fàn)t、熱風(fēng)爐等高溫?zé)峁ぴO(shè)備。特別是高溫?zé)峁ぴO(shè)備可在不停火的情況下進行任意修補。
